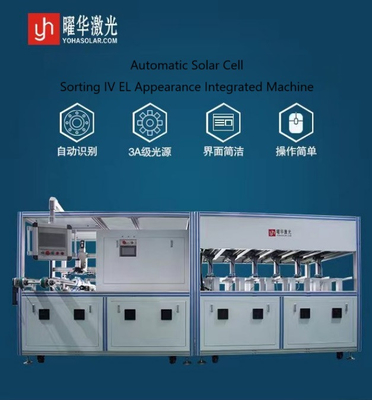

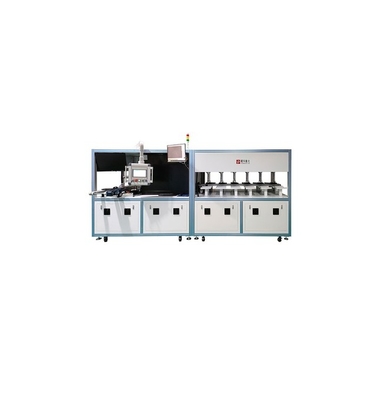

Otomatik Hücre IV EL Sıralama Entegre Makinesi

I. HakkındaIV EL Entegre Sıralama Makinesi

• Ekipmanın adıSolar Cell EL ve Power Otomatik Sıralama Makinesi
  (Bu gelişmiş ekipman sadece birIV EL Entegre Sıralama Makinesiaynı zamanda en son teknikleri de içerir.IV DenemeveEL TestOtomatik güneş pili değerlendirmesi için.)

• ModelYH-ZDFX-2400...IV EL Entegre Sıralama Makinesi

• Genel kurulum boyut şeması:

• (Ayrıntılı düzenleme özellikleri için sağlanan diyagrafa bakınız. Sistem yüksek performanslı bir sistemde sorunsuz çalışmak için tasarlanmıştır.Güneş paneli üretim hattı- Evet.

II. Uygulanabilir hücre bilgileri

• Polikristal ve monokristal güneş hücreleri, boyutları 156mm ile 220mm arasında değişir

• 3 mm'lik çarpıklık

• 2 ila 6 otobar, 9 otobar

• A sınıfı düz hücreler (% 98'den fazla verim oranı ile)

Bu...IV EL Entegre Sıralama MakinesiUygun ürünlerin test edilmesi için kullanılacak.

III. Temel performans ve teknik parametreler

1. Kapasite:

   • Gerçek referans çalışma hızı: saatte 2200 parça

   • Ortalama hız, parça başına yaklaşık 1,6 saniye.

   • Not:: Bu, güneş hücrelerinin alınması ve boşaltılması ve yükleme tepsilerini değiştirme süresi dahil değildir.

2. Kırılma Hızı:

   • ≤ 0,05% (Bu parametreler, malzeme kırılmasını hariç, makinenin kendisinden kaynaklanan kırılmayı ifade eder.)

3. Yanlış Yargılama oranı:

   • Yaklaşık % 6 (Özel oran, Taraf A'nın süreç ve denetim standartlarına bağlı olarak müzakere yoluyla belirlenecektir.)

   • Hesaplama: A hücrelerinin sayısı yanlışlıkla B olarak değerlendirildi ve makine tarafından seçilen hücrelerin sayısına bölündü.

4. Yanlış Yargılama oranı:

   • ≤ 0,3% (Özel oran, Taraf A'nın süreç ve denetim standartlarına bağlı olarak müzakere yoluyla belirlenecektir.)

   • Hesaplama: Makinenin kaçırdığı B hücrelerinin sayısı makinenin seçtiği hücrelerin sayısına bölünmüştür.

Teknik özellik tablosu

IV. Denetim Ürünleri

• Temassız Denetim: Denetim sürecinde ikincil hasarı önlemek için tasarlanmıştır.

• Özel Resim Alım Sistemi: Yüksek görüntü kalitesini sağlamak için karanlık odaya gerek yoktur.

• Yüksek Denetim Verimliliği: Sistem, çevrimiçi denetim için üretim hattına yerleştirilebilir veIV Deneme.

• Yapay Zeka Algoritması: İnsan müdahalesi olmaksızın hatayı otomatik olarak tespit etmeyi sağlar.

• Geniş Uygulama Alanı: Çeşitli silikon levhalar veya güneş hücreleri için uygundur ve bu sayede çok yönlüdür.Güneş paneli üretim hattıÇevre.

V.IV EL Entegre Sıralama MakinesiTasarım

1. Yapısal Şema:

   • (Tam sistem düzeni için yapısal şemaya bakın.)

2. Malzeme Kutusu:

   • İki taraflı alternatif besleme. Dört malzeme kutusu sağlandı, ikisi kullanımda ve ikisi yedek olarak, kullanımda alternatif olarak.

3. Görsel Denetim Sistemi:

   • Entegre destekleyen özel yazılım sistemiIV DenemeveEL Testfonksiyonları.

4. Otomasyon Denetim Araç Derneği:

   • Çeşitli sınıflandırma denetimleri için yüksek çıkışlı ve hassas algoritmalar; müşteri tarafından tanımlanan sınıflandırmalar ve renk farkı verileri.

5. IV Deneme:



   • Toplam Işınlanma: 100 mW/cm2

   • Işınlanma Tekdüzeliği: ≤ ± 2%

   • Işınlanma Dayanıklılığı: ≤ ± 2%

   • Tek Işınlama Darbe Süresi: 10ms ¢ 60ms

   • Flaş Sayım Fonksiyonu: Flaş sayımı sıfırlama fonksiyonu ile.

   • Ksenon lamba ömrü: 100.000 flaş

   • Işınlanma YönüVertikal aşağı emisyon

   • Ölçüm aralığı:

     • Etkili Test Alanı: 220 mm × 220 mm

     • Etkili Test Aralığı: 0.1W 10W

     • Ölçüm Voltajı: 1V (Açıklama: 1mV, Aralık: 1/16384)

     • Ölçüm akımı: 10A (Açıklama: 1mA, Aralık: 1/16384)

     • Çevre sıcaklığı: 15°C ∼ 35°C (Açıklama: 0,1°C)

   • Ölçüm Doğruluğu:

     • Tekrarlanabilirlik: ± 1%

     • Ölçüm hatası: %2

   • Ölçüm Yöntemi:

     • Dört tel ölçümü, pnevmatik tampon bağlantısı, ön sonda bağlantısı, arka bağlantı.

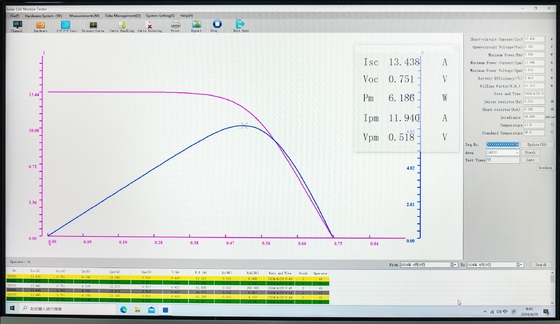

   • Ölçüm parametreleri:

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Ölçüm aralığı5 saniye.

Bu IV test sistemi güneş hücrelerinin karakterize edilmesi için en son teknoloji çözümü olarak öne çıkıyor.Elektriksel parametreler analizinde eşsiz performans sağlamak için hassas mühendislik ve endüstriyel düzeyde güvenilirliği birleştirmekGelişmiş IV test modülü, kontrollü koşullar altında son derece doğru, tekrarlanabilir sonuçlar gerektiren laboratuvarlar ve üretim hatları için titizlikle tasarlanmıştır.

IV EL Sortlama Entegre Makinesi güneş paneli üretim hattınız için harika bir seçim olabilir.EL Testleri ve Güneş Panelleri Sortlaması, Güneş Panelleri Üretim hattınızı daha sofistike ve verimli hale getirebilirGüneş hücresi sıralama makinesi olarak da çalışabilir. Güneş hücreleri IV test ve EL testine uygun olarak sıralanır.
