YH-BXIV IV Eğimli Test Sistemi Güneş modülleri için Yüksek Hızlı Kablosuz Denetim

Taşınabilir Güneş Hücresi IV Denetleyici

YOHA YH-BXIV

1500V 30AHücre dize testi için

10STarama Sonuçları için Hızlı Yanıt

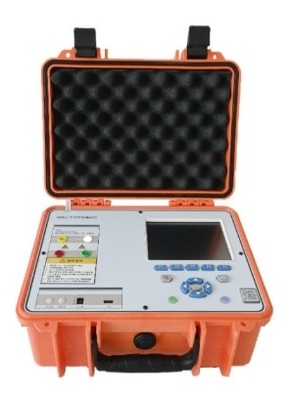

Taşınabilir IV denetleyici (YH-BXIV)

Taşınabilir IV tester, bireysel modüller ve teller için güç algısını ve IV eğri testini doğru bir şekilde tamamlayabilen standart bir ip tabanlı güç testçisidir.STC altında standart güç dönüşüm verimliliğiSistemin Çin versiyonu kullanımı kolaydır, taşınabilir ve yüksek hassasiyetli bir radyasyon ölçer ve sıcaklık sensörü ile donatılmıştır.Hızlı ve doğru test verimliliği, üçüncü taraf test kurumları ve enerji santralleri operasyonları ve bakımı için tercih edilen model haline getiriyor.

Taşınabilir IV test cihazı YH-BXIV, Çince arayüzü ve tek tıklama testi modu ile yerelleştirilmiş bir konfigürasyona sahiptir.Satış sonrası verimlilik ve bakım maliyetleri ithal konfigürasyonların çok daha yüksek.

YH-BXIV entegre bir ambalaj makinesi gövde tasarımı benimser, açık Çince ve İngilizce arayüz açıklamaları ile çalıştırmak kolaydır, bir tıklama veri ihracat,ve bireysel modüller/diziler için 10 saniyelik bir test hızıCihaz, test sırasında farklı özellikler arasında geçişin sorununu azaltmak için tek tıklama ile ithalatı sağlayan çoklu fotovoltaik panel özelliklerinin yerleşik bir veritabanına sahiptir.

Teknik özellikler:

• Taşınabilir IV test cihazı, ana ünite ile prob arasında kablosuz bağlantı kullanır ve testleri daha uygun hale getiren 100 metreye kadar kablosuz iletişim menzili sağlar.
• Patentli bir sonda kutusu ve güneş panellerine kolay ve hızlı bir şekilde sonda montajı için sıcaklık sonda montaj desteği ile donatılmıştır.
• Akıllı bileşen tanımlaması için eşsiz barkod tarama fonksiyonu.
• Yüksek parlaklık, güneş ışığı ile görünür renk LCD ekranı, olağanüstü bir kullanıcı deneyimi için zengin çevresel arayüzlere sahiptir.Taşınabilir IV testörün iç belleği 2'den fazla depolayabilir.,000 test dalga biçimi ve hafıza genişletme için bir SD kart yuvası var.
• Enstrümanın işlevlerini kolayca yönetmek için çok dilli seçenekler ve kullanıcı dostu menü tasarımı ile WINCE grafik sistemini kullanır.
• Kullanıcı analizi yazılımı içerir, kullanıcıların ana ünitede depolanan verileri analiz ve baskı için USB üzerinden bir bilgisayara kopyalamalarını sağlar.
• Dışarıda düşük ışıkta IV karakteristik testini destekler ve standart STC durum düzeltmeleri sağlar. Gerekirse, taşınabilir IV tester metroloji hizmetleri sunabilir ve sertifika verebilir.
• Çoğu üreticinin ürünlerini kapsayan yerleşik güneş pili modülü düzeltme modeli veritabanı,dönüşüm karşılaştırması için referanslar sunmak ve kullanıcıların test düzeltme modellerini elle eklemeleri için kapsamlı parametreler ayarları sağlamak.
• İç tasarım, güvenilir bir güvenliği sağlayan yüksek voltajlı izolasyon gücünü içerir.Maksimum açık devre voltajı 1500V ve 30kW'a kadar fotovoltaik diziler için test yeteneği.
• Aşırı voltaj ve aşırı akım koruması ile otomatik aralık geçiş, ayrıca yapılandırılabilir sürekli test fonksiyonu.
• Yeterli test gücü için büyük kapasiteli, değiştirilebilir bir lityum iyon bataryasıyla donatılmış.
• Sıcaklık, güneş paneli sıcaklığı ve radyasyon tespiti de dahil olmak üzere çevresel izleme işlevlerini, isteğe bağlı olarak radyasyon metroloji sertifikası ile sağlar.
• Ölçülebilir parametreler: I-V eğri, P-V eğri, kısa devre akımı, açık devre voltajı, zirve gücü, zirve güç noktası voltajı ve akımı, sabit voltaj noktası akımı, doldurma faktörü,dönüşüm verimliliği, seri direnci, paralel direnci, güneş hücresi sıcaklığı, çevresel sıcaklık ve radyasyon.
• The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoringTest cihazı ayrıca Modbus/tcp protokolü ile uyumlu 400'e kadar yüksek çözünürlüklü test noktası ve Ethernet izleme sağlayarak bilimsel araştırma ihtiyaçlarını karşılıyor.
• Taşınabilir IV test cihazı, fotovoltaik hücrelerin dış mekan doğrulamalarını destekleyen benzersiz bir telafi tasarımı vardır.Hala deney aşamasında olan fotovoltaik hücrelerin açık hava performans testine uygun.

Performans avantajları:

Güneş paneli çatlakları tüm paneli etkileyebilir. Bununla birlikte, IV özellik testi ile, açık devre voltajı ve kısa devre akım kaybı yazılım kullanarak analiz edilebilir,10'luk bir kayıp gösteriyor.Güç kaybı eğrisinde belirgin bir değişimle, sırasıyla%.9 ve% 53.7 ile% 67.8 ve STC-63.5'e ulaşır.Taşınabilir IV tester, bileşenin kullanılmaya devam edip etmeyeceğini belirlemek için EL tespitine yardımcı olur..

STC Adli Parametreler Değiştirme Testleri:IV testi güncel fotovoltaik hücre özelliklerinin %95'inden fazlasına uyuyor, farklı özellikler arasında hızlı bir şekilde geçiyor,ve otomatik olarak modülün mevcut güç üretimi verimliliğini ve dönüşüm oranını hesaplar., kullanıcıların bileşenlerin gerçek parametrelerini daha doğru bir şekilde anlamalarına yardımcı olur.

Uyum standartları:

• IEC 61215-2005: Zemine monte kristal silikon fotovoltaik modüller  Tasarım niteliği ve tip onayı
• IEC 61646-2008: İnce film fotovoltaik modüller için tasarım ve yeterlilik standartları
• CGC/GF003.1:2009: Şebekeye bağlı fotovoltaik enerji üretimi sistemi mühendisliği kabulü için teknik özellikler, 1. bölüm: Elektrikli ekipman
• GB4793.1-2007/IEC 60010-1: Test, kontrol ve laboratuvar kullanımı için elektrikli ekipmanlara yönelik güvenlik gereksinimleri
• IEC 60904-2: 2007 Güneş hücresi gereksinimleri için standart
• IEC 60891-2009: Fotovoltaik cihazların I-V özellikleri için sıcaklık ve ışınlanma düzeltme yöntemleri
• IEC 61853-2011: Fotovoltaik cihazların performans testleri ve enerji derecesi
• CE ve ROHS sertifikası
• Çin Ulusal Metroloji Enstitüsü tarafından doğrulanmış, voltaj ve akım testi doğruluğu % 0.2'yi aşan, ürün özelliklerini karşılayan ve aşan.

Özellikler:

• (1) Standart test koşullarında 25°C'de test edildi
• (2) En doğru güç koşullarında STC'ye dönüşüm, sabit ışınlama altında ölçülür ≥ 700W/m2, AM1.5 spektrumunda. Laboratuvar koşullarında bu doğruluk genellikle% 2'de.Yerel test, ışınlanma ve sıcaklık sapmalarından kaynaklanan dönüşüm hatalarının önlenmesi için, ışınlama sondası güvenilir bir şekilde monte edilmiş olarak, sabit güneş ışığı koşullarında yapılmalıdır..
