Profil

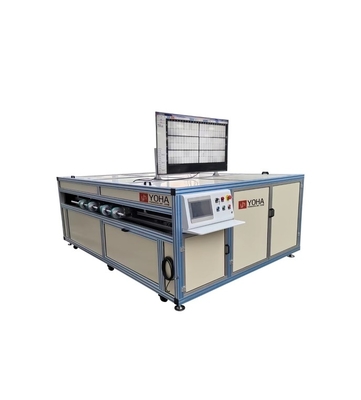

YH-EL4 PV modülüOtomatik EL Tester gelişmiş birEL Test cihazı,Güneş paneli üretim hattı. It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before lamination, laminasyon sonrası ve ambalaj sonrası.Bilgisayar ekranında yüksek kaliteli görüntüleme sonuçları, çeşitli görüntülerin kesin olarak tespit edilmesini sağlar.Özel YOHA yazılımı bu görüntülerin netliğini daha da artırır ve güneş paneli üretim hattınızı daha verimli hale getirir.

Kusur Tiplerini Bulun

1. Pil malzemesinin kusurları:
   Parçalara, gizli çatlaklara, kırık ızgaralara ve kirliliğe sahip.

2. Kaydırma Süreci Kusurları:
   Sanal kaynak ve kaynak çözme gibi konuları kapsar.

3. Farklı seviyelerin karıştırılması:
   Malzeme kalitesindeki tutarsızlıkları tespit eder.

Uygulama:


Bu...Otomatik EL Tester, monokristal, poli-kristal ve ince film türleri de dahil olmak üzere güneş modüllerinin otomatik test ve kaydı için kullanılır.Güneş paneli üretim hattı. Güneş paneli üretiminde kalite kontrolünü ve optimizasyonu desteklemek için performans ölçümlerini değerlendirir ve herhangi birGüneş Paneli EL KusuruYüksek kaliteli görüntüleme.


Teknik veriler:



Ekipman iş akışı

1Güneş paneli yüzü aşağı, uzun tarafı önüne bakarak doklama istasyonuna yerleştirildi.Barkod taraması otomatik olarak yapılır., ve barkod taradıktan sonra, otomatik olarak fotoğraf çekmek
3Sistem fotoğraf çeker ve yazılım sonuçları göstermek için otomatik olarak resimleri eşleştirir.
4Ekran tamamlandıktan sonra, bir sonraki seviyeye bir OK veya NG sinyali verin ve bir sonraki seviyenin boşaltılmasına izin veren sinyali aldıktan sonra otomatik olarak aktarın.

EkipmanYapı

1. Bu EL tester esas olarak aşağıdaki ünitelerden oluşur: Otomatik besleme ve boşaltma mekanizması; Fotoğraf sistemi organizasyonu; Mekanizm üzerinde otomatik güç; Uzman yazılım;Baskı sistemi
2. Alt Sistemi Açıklaması
2.1 Otomatik besleme ve boşaltma mekanizması
Kabine tasarımı, bileşenlerin otomatik şanzıman hattına sorunsuz bir şekilde bağlanabilir (yüksekliği 900-1080mm),Yatay giriş ve çıkış için cam tarafı aşağıya ve uzun tarafı ileriye dönük.
Bu cihaz, ön ve arka bağlantı istasyonları (transfer bekleme) dahil olmak üzere besleme ve boşaltma için otomatiktir.
Ön ve arka malzeme aktarım platformlarının aktarım sistemi rulo iletim yöntemini benimser.ve ekipmanın iç aktarım sistemi kemer veya rehber ray iletim yöntemini benimser.
2.2. Fotoğraf Sistemi Örgütü
Tam otomatik EL test cihazı, kamera lensine doğrudan güneş ışığından kaçınarak basit bir karanlık odaya eşdeğerdir.ve 72 ambalaj bileşeni yuvarlak köşeler veya deformasyon olmadan fotoğraflanır..
2.3 Mekanizma üzerinde otomatik güç
Beslenmeden önce, besleme iskelesi pozisyonu beklerken, özel olarak yapılmış bir armatür monte edilir.Elektrot tel konektörü makineye elle yerleştirilir ve bağlantı kutusuna (veya diğer nispeten sabit pozisyonlara) monte edilirTest pozisyonuna girdikten sonra, kaldırma sondası temas yöntemi kullanılarak otomatik ölçüm tamamlanır.

Bu EL tester, otomatik güneş paneli üretim hattı için ideal olarak tasarlanmıştır.Fotoğraf sistemi organizasyonu çekim ve ekleme için birden fazla endüstriyel kamera kullanıyorMekanizmdeki otomatik güç, kaldırma sondası temas yöntemi ile ölçümü tamamlar.
