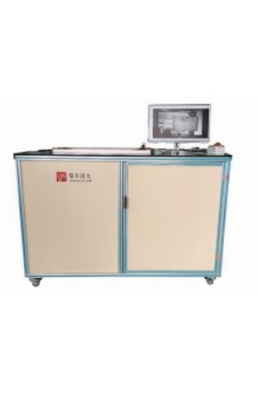

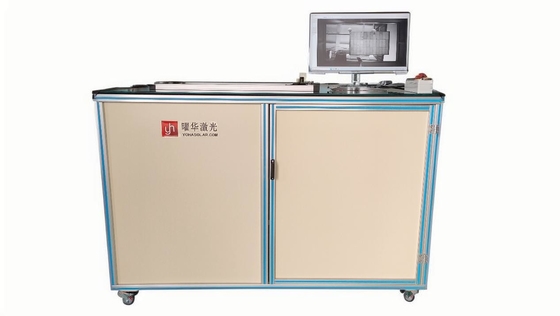

Otomatik Güneş Paneli EL Testçisi, Üretim hattı elektroluminesans hatası testi için
| Menşe yeri | Çin |
|---|---|
| Marka adı | YOHA |
| Sertifika | CE |
| Model numarası | YHEL-2400 |
| Min sipariş miktarı | 1 |
| Fiyat | Contact Us |
| Ambalaj bilgileri | Ahşap Kasalar |
| Ödeme koşulları | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Yetenek temini | Uzun vadeli ve kısa vadeli arz için mevcut |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Çekim modu | EL Tester için optimize edilmiş tek/çift kamera konfigürasyonları | Yapılandırılabilir | Hedef / Kazanç / Zaman / Gama / Kontrast |
|---|---|---|---|
| Modüller | Güneş paneli üretim hattı için monokristalin/polikristalin test | Güç kaynağı | Ayarlanabilir 0-60V/0-10A |
| Çalışma ortamı | -10 ° C ila 40 ° C'de çalışır | ||
| Vurgulamak | Elektroluminesans Kusuru Güneş Paneli EL Testi,Üretim hattı Güneş paneli EL testi,Otomatik Güneş Paneli EL Testörü |
||
Ürün Açıklaması
Tanıtım
Bu belge, herhangi bir Güneş Paneli Üretim Lini'nde gerekli bir modül olan Otomatik Güneş Paneli EL Denetleyicisi'nin spesifikasyonlarını ve performansını ayrıntılı olarak açıklar.
Sistemimiz, tüm üretim aşamalarında güneş modüllerinin kapsamlı denetimini sağlayan Büyük panel boyutu EL Tester uygulamaları için özel olarak optimize edilmiş gelişmiş bir EL Tester olarak tasarlanmıştır.Bu EL Tester gizli çatlakları etkili bir şekilde tespit eder., parçacıklar, hatalı lehimleme, ızgara kesintileri ve diğer verimlilik açısından kritik anomaliler - Elektroluminesans testi satış uygulamaları için vazgeçilmez hale getiren yetenekler.Bu kapsamlı algılama süreci, yoğun bir güneş paneli üretim hattında bir Elektroluminesans test satış ortamında kalite kontrolü için çok önemlidir.
1EL Testörünün özellikleri
| Bileşen | Özelliklerin açıklaması |
|---|---|
| 1.1 Karanlık Kutusu | • Malzeme: Alüminyum-plastik panellerle alüminyum alaşım profili • Tasarım: EL Tester taşıma/kurulum için hafif yapı • Fonksiyon: Dış ışık engelleme, doğru Elektroluminesans testi satış sonuçlarını sağlar; Yansıtıcı iç paneller büyük panel boyutu EL Tester görüntülemeyi artırır |
| 1.2 Çekim Modu | Güneş Paneli Üretim hattı ortamlarında EL Tester iş akışları için optimize edilmiş tek/iki kamera konfigürasyonları |
| 1.3 İzleme Noktaları | Kritik algılama aşamaları: Güneş paneli üretim hattı operasyonlarının pre-laminasyon ve post-laminasyon aşamaları |
| 1.4 Kameralar | • Markalar: Sony/Nikon sensörleri • Soğutma: Sürekli EL Tester çalışması için çift iç/dış CCD soğutma • Çözünürlük: 0.5mm çatlak algılama ile 2.31MP • Alım: 1-60s ayarlanabilir, Elektroluminesans testi satış değerlendirmelerinde hassasiyeti sağlar |
| 1.5 Güç kaynağı | Düzenlenebilir 0-60V/0-10A çıkış Büyük panel boyutu EL Tester enerji talepleri ile uyumlu |
| 1.6 Deneme ortamı | Güneş paneli üretim hattı tesisi gereksinimlerini karşılayan -10 °C-40 °C arasında çalışır |
| 1.7 EL Denetleyici Parametreleri | • Yapılandırılabilir: Hedef / Kazanç / Zaman / Gamma / Kontrast • Modüller: Güneş Paneli Üretim Hatı Nöbetçiliği için Monokristal / Polikristal Test |
2. EL Testçi Yapılandırması
- Şasi × 1
- 8 mm kalınlaştırılmış cam × 1
- Güç kaynağı birimi × 1
- Bilgisayar × 1
- Uzman yazılım × 1
- Kamera × 1
- Elektrikli kontrol kutusu × 1
- Herhangi bir güneş paneli üretim hattına kolayca entegre edilebilir.
3Performans Özellikleri
| Performans Parametresi | Özelliklerin açıklaması |
|---|---|
| Eşsiz Teknoloji | Özel EL Tester teknolojisi, istikrarlı performans ve daha yüksek enerji dönüşüm verimliliği algılamasını sağlar |
| Hızlı Test Hızı | Optimize edilmiş EL Tester iş akışı, yüksek hacimli Güneş Paneli Üretim hattı operasyonları için kritik olan hızlı taramayı sağlar |
| 24 saat süren sürekli çalışma | Güçlü EL Tester tasarımı, Güneş Paneli Üretim Hatı ortamlarında kesintisiz Elektroluminesans testi satış taleplerini destekler |
| Rasyonel Yapı | Büyük panel boyutu EL Tester konfigürasyonu, üretim tesislerinde basitleştirilmiş kurulum/bakım sağlar |
| Optimal Yapılandırma | Sistem bileşeni sinerjisi, Elektroluminesans testi satış taahhütleri için çıkışı en üst düzeye çıkarır. |
| Programlanabilir Kontrol Paneli | Kullanıcı dostu EL Tester arayüzü özelleştirilebilir Güneş Paneli Üretim hattı test protokollerini sağlar |
| Çift Aşama Görüntüleme | Aşağıya bakan modül görüntüleme, Büyük panel boyutu EL Tester teknolojisi aracılığıyla pre/post-laminasyon testlerini destekler |
| Test Alanı | 1000 × 800 mm algılama aralığı, tüm Güneş Paneli Üretim Hatı modülü özelliklerini karşılar |

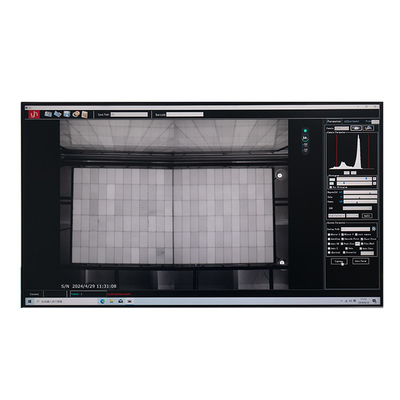

4Özel Kontrol Yazılımı.
Endüstriye özgü arayüzler, sezgisel kullanım için
Fotoğraf sorgu işlevselliği
Otomatik barkod taraması ve dosya adı; Çin dili arayüzü; sabit akım kontrolü; tek tıklama tarama, kategorizasyon ve kaydetme;ayrıntılı EL Tester analizi için resimleri yakınlaştırmak için çift tıklayın
Esnek kusur kriterleri: siyah noktalar, kırık ızgara çizgileri, parçacıklar vb.; otomatik kusur türü istatistikleri ve EL Kusur Deneme kayıtları için basitleştirilmiş metin raporları üretimi
5Geniş Uygulanabilirlik
Tüm EL Defect Test senaryolarında monokristalin ve polikristalin silikon modülleri için uygundur.
6Kusur tespit prensibi
Elektroluminesans (EL) parlaklığı azınlık taşıyıcı difüzyon uzunluğuna orantılıdır. Voltaj uygulandığında hücre görüntüleyici tarafından yakalanan kızılötesi ışık yayar.Daha düşük difüzyon uzunluğuna sahip arızalı bölgeler daha az ışık yayar, daha koyu görünür, böylece silikon levha, difüzyon, kazım, baskı, sinterleme veya diğer işlem kusurlarını belirler.
7. Ana Özellikler
- Maksimum verimlilik için açık tasarım
- Güneş paneli üretim hattı için yüksek hassasiyetli EL testi
- İthalatlı yongalarla yüksek çözünürlüklü kamera
- Boyutları: 1730 × 1150 × 1200 mm
- Ağırlık: 200 kg
