Çoklu Kameralar ve Büyük Boyutlu Test Alanı ile En İyi Güneş Paneli EL Testi
| Menşe yeri | Çin |
|---|---|
| Marka adı | YOHA |
| Sertifika | CE |
| Model numarası | YH-EL4 |
| Min sipariş miktarı | 1 |
| Fiyat | Contact Us |
| Packaging Details | Wooden cases |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Karar | Çoklu kamera 4m * 12 | Panel Boyutu | 2600*1500mm |
|---|---|---|---|
| PLC | Siemens | dokunmatik ekran | WEINVIEW |
| Kamera. | Sony Çipli Özel Endüstriyel Kamera | Görüntü edinme süresi | 1 ~ 60s ayarlanabilir |
| Vurgulamak | Güneş paneli üretim hattı makineleri,Güneş enerjisi testi,Güneş modülleri EL testi |
||
Ürün Açıklaması
Profil
Özellikler:
Bu gelişmiş sistemEL DenetleyiciÜst düzey bir şirket tarafından geliştirilmiştir.EL sınıflandırma entegre makine tedarikçisiÖzellikle güneş paneli üretim hattına entegre edilmek için tasarlanmıştır ve katı gereksinimleri karşılar.Elektroluminesans testi satışıbüyük panel boyutlarını birBüyük panel boyutu tester.
1Ana ekipman özellikleri

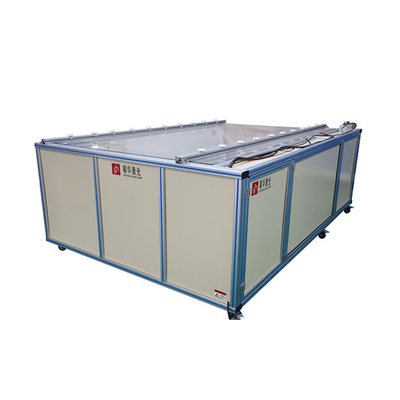

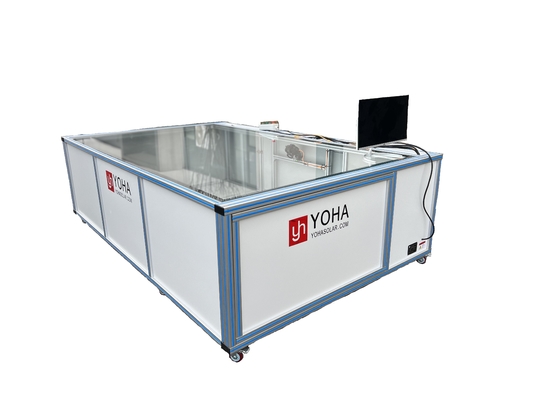

1.1 Karanlık Kutusu (Alüminyum Alaşım Profili, Alüminyum-Plastik Paneller)
Karanlık kutu, taşınabilirliği ve montaj kolaylığını sağlayan zarif, düzenli bir tasarıma ve hafif bir yapıya sahiptir.Bu, değerlerin doğruluğunu korumak için çok önemlidir.EL DenetleyicisırasındaElektroluminesans testi satışıKaranlık kutunun görüntü kalitesini artırmak için iç duvarlar yansıtıcı alüminyum-plastik panellerle kaplıdır.
1.2 Çekim Modu
Hem tek hem de çift kamera yapılandırmalarını, hassas görüntü için kritik yüksek çözünürlüklü görüntüler yakalamak için destekler.EL DenetleyiciOperasyonlar.
1.3 İzleme Noktaları
- Laminasyondan önce:Laminasyondan önce güneş modüllerini izler.
- Laminasyondan sonra:Laminasyondan sonra görüntüler yakalar.Elektroluminesans testi satışı.
1.4 Kamera
- Sensör üreticileri:Sony ve Nikon
- CCD hedef yüzeyi:Piksel çözünürlüğüne eşleştirildi
- Kamera Tipi:Hem iç hem de dış soğutma ile CCD
- Piksel çözünürlüğü:24 Megapixel
- Resim alma süresi:1 ila 60 saniye arasında ayarlanabilir
- Bulma yeteneği:0,5 mm kadar dar çatlakları tespit edebilen
1.5 Işıklandırma Modu
Görüntü kontrastını optimize etmek için ayna yansıtıcı yan aydınlatma yapılandırmasını kullanırEL DenetleyiciOperasyonlar.
1.6 Güç kaynağı
- Voltaj:0'dan 60V'ye ayarlanabilir
- Akım:0 ila 10A arasında ayarlanabilir
1.7 Test aralığı
-10°C'den 40°C'ye kadar bir ortam sıcaklığı aralığında güvenilir bir şekilde çalışır.
1.8 Test parametreleri
Hedef, kazanç, zaman, gama, kontrast ve veri genişliği için ayarları içerir. Özellikle güneş paneli üretim hattında güneş modüllerini (hem monokristalin hem de polikristalin) test etmek için tasarlanmıştır.
2Ekipman konfigürasyonu:
| Bileşen | Açıklama |
| Şasi | Çerçevenin yapısal omurgası olarak hizmet veren sağlam ve entegre bir şasi EL Denetleyici. |
| 8mm Tempered Glass | Test alanında net optik iletim ve koruma sağlayan yüksek dayanıklılıklı sertleştirilmiş cam. |
| Yansıtıcı ayna | Fotoğraf kalitesini arttırmak için tasarlanmış özel bir yansıtıcı ayna Elektroluminesans testi satışı İşlemler. |
| Güç kaynağı birimi | Güvenilir çalışması için gerekli sabit ve ayarlanabilir voltaj / akım sağlar EL Denetleyici Üretim hattında. |
| Bilgisayar | Endüstriyel düzeyde bir bilgisayar, gerçek zamanlı izleme ve veri işleme için EL Denetleyici. |
| Uzman Yazılım | Özel yazılımlar EL Denetleyici, otomatik barkod taramasını, resim zoom'unu, kusur sıralamasını ve dosya organizasyonunu mümkün kılan Elektroluminesans testi satışı. |
| Kamera. | Sony ve Nikon sensörleriyle donatılmış yüksek performanslı kamera, EL Denetleyici Kusur analizi. |
| Elektrikli Kontrol Kutusu | Tüm sistem bileşenlerinin genel işleyişini ve entegrasyonunu yönetir ve güneş paneli üretim hattında sorunsuz işlevselliği sağlar. |
3Ekipmanın performans özellikleri:
| Performans Metrikleri | Açıklama |
| Istikrar ve Verimlilik | Sürekli performans ve yüksek verimliliği sağlamak için benzersiz teknolojiler kullanır. Elektroluminesans testi satışı Operasyonlar. |
| Yüksek Hızlı Test | Hızlı görüntü yakalama ve işleme sağlar. EL Denetleyici Yüksek verimli üretim hatlarıyla ayak uydurmak için. |
| Devamlı Çalışma | 24 saat durmaksızın çalışabilmesi, EL Denetleyici Tüm üretim döngüsü boyunca çalışmaya devam eder. |
| Modüler Yapı | Rasyonel, modüler bir tasarıma sahip, güneş paneli üretim hattındaki duraklama süresini azaltarak kurulumu ve bakımını basitleştirir. |
| En iyi Sistem Yapılandırması | Tüm bileşenler, bir test için gerekli olan genel test verimliliğini en üst düzeye çıkarmak için en uygun şekilde eşleştirilmiştir. EL Denetleyici bir Büyük panel boyutu tester Yapım. |
| Kullanıcı Dostu Kontrol | Programlanabilir işlemleri destekleyen sezgisel bir kontrol paneli ile entegre, EL Denetleyici çalıştırılması ve kontrolü kolay Elektroluminesans testi satışı. |
| Önü Aşağıya Bakarak Fotoğraf Çek | Modül, güneş panelleri üzerinde hem pre-laminasyon hem de post-laminasyon EL denetimleri için ideal olan aşağıya bakan bir kamera kurulumunu kullanır. |
| Test Büyüklüğü Kapasitesi | 2400×1300mm'ye kadar test panellerine uygun olarak tasarlanmıştır. Büyük panel boyutu tester Geniş güneş paneli üretim hatlarında. |
4. tespit edilebilir kusur türleri
BuEL DenetleyiciEL Defect Test sırasında çeşitli kusurları tespit etmek için tasarlanmıştır.
- Saldırma Kara Noktalar
- Gizli Kara Noktalar
- Karışık Akım Seviyeleri
- Pil Süreci Kusurları
- Tipik Soğuk Lehimleme
- Pil hammaddesi kirliliği
Bu kusur türleri, Elektroluminesans testi satışında kalite standartlarının korunması için çok önemlidir ve üretim hattındaki her panelin sıkı gereksinimleri karşıladığını sağlar.

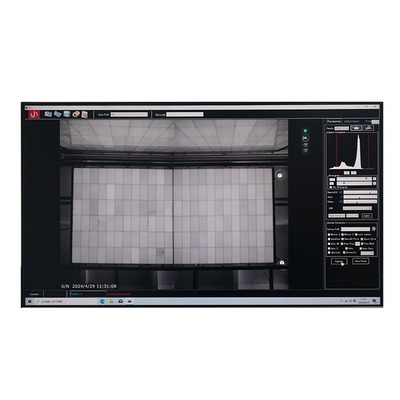

5Özel Kontrol Yazılımı.
Kontrol yazılımı özellikle endüstriyel uygulamalar için tasarlanmıştır.
- Kullanıcı dostu bir arayüz,EL DenetleyiciGüneş paneli üretim hattında EL Defect Test sırasında.
- Özel bir fotoğraf sorgu işlevselliği ile görüntüleme işleminiOtomatik Güneş Paneli EL Testörü.
- Barkod verilerine dayanan dosya adı ile otomatik barkod taraması,Çin dili arayüzünü destekleyen ve sabit akım kaynağının kontrolünü kolaylaştıran gereksiz Electroluminescence test satış işlemleri için idealdir.
- Kusur kriterlerini ayarlamak için esnek ayarlar (örneğin kara noktaların derecesi ve sayısı, kırık ızgaralar veya parçalar),otomatik olarak kusur istatistikleri derler ve kayıt tutmak için metin dosyaları oluşturur..
6Geniş Uygulanabilirlik
Bu...EL Denetleyiciçok yönlüdür ve hem monokristalin hem de polikristalin silikon güneş modülleri test etmek için kullanılabilir.Güneş paneli üretim hattında farklı panel türlerinde güvenilir EL Defect Testini gerçekleştirmek için tasarlanmıştır., bu yüzden mükemmel bir çözümBüyük panel boyutu tester.
7Kusur tespit prensibi
Bu sistemde kullanılan kusur tespit prensibiOtomatik Güneş Paneli EL TestörüElektroluminesans (EL) parlaklığına dayanır. Bir güneş hücresine voltaj uygulandığında, entegre kızılötesi görüntüleyici tarafından yakalanan ışık yayar.Daha düşük azınlık taşıyıcı difüzyon uzunluğuna sahipBu kontrast, silikon levha işleme, difüzyon, kazma, baskı gibi sorunlardan kaynaklanan kusurların kesin olarak belirlenmesini sağlar.,Sinterleme ve diğer üretim süreçleri, herhangi bir Elektroluminesans testi satışı için temel bir unsurdur.
