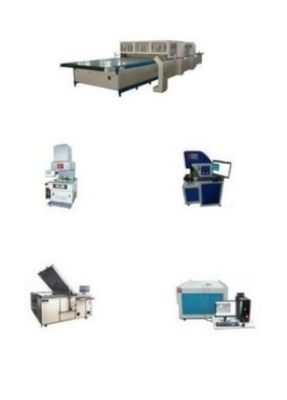

5-10Mwp güneş paneli üretim hattı

Güneş paneli EVA/TPT kesme masası

Model:YDD-CT

3150*1200*900mm

1Alüminyum alaşım çerçeve besleme şaftı, EVA ve ayrıca TPT kesmek olabilir.

2.8mm cam işleme plaka 2M çelik kural ile.

3- Düz çalışma düzlem.

4.Ayak bölümünde ayarlanmış vidalar.

5Paneller sıkıştırma levhasıdır, uygun kesim boyutu için levhalardaki ölçeklendirilmiştir.

6EVA/TPT'yi seçmek için kaydırma rulmanı, esneklik iyidir, aynı anda konumlandırma cihazı ve EVATPT kesimi vardır.

Teknik özellikler:

Uygulama:

Mono-Si veya Poly-si güneş hücrelerinin elektrik performansını test etmek ve sonuçları dosyalara kaydetmek için kullanılır.

Türü özellikleri:YHCT-A

Makine Özellik:

• Bir sınıf yelpazesi
• Bir derecede eşitsizlik, radyasyon derecesi
• Dört satırlı ölçüm, 14 bitlik 4 kanallı yüksek hızlı eşzamanlı alma kartı
• 10 parametre gösterimi ve ölçüm parametre gösterimi Tablolama ve Grafik olarak
• Pnömatik ve tamponlama teması
• Otomatik sıcaklık telafi
• Ses sayıyor ve uyarıyor, flaş sayıyor.
• 24 saat Sürekli çalışma

Özellikler :

Güneş hücresi testi

1Test Boyutu: 200X200mm

2. 2 Test sesi: 0W-16W

3Paket Ölçümü: 94X80X210 CM

4Toplam ağırlığı: 158Kg.

Teknik Parametreler:

• Lamba Spektrumu: IEC60904-9 ve JISC8933 (A Sınıfı) ile uyumlu
• Işık yoğunluğu: 100mW/cm2 (sürekli ayarlanabilir aralık 20-120W/cm2)
• Işık yoğunluğunun eşitsizliği: ≤ ± 3% A ≤ ± 2% AAA
• Işınlanma istikrarsızlık derecesi: ≤ ± 3% A ≤ ± 2% AAA
• Test sonucu tutarlılığı: ≤ ± 0,1% A ≤ ± 0,05% AAA
• Elektriksel özelliklerin test hatası: ≤ 1% A
• Tek flaş süresi: 10-30 ms
• Etkili test aralığı: 200X200mm ((0.1-16W)
• Ölçüm voltajı: 0 - 0.8V (1mV çözünürlük)
• Ölçüm akımı: 0 - 20A (1mA çözünürlük)
• Test parametreleri: Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH
• Güç talebi: 220V/50HZ/2KVA

Güneş hücresi Lazerle yazma machine

Model:YHC-30F

Diğer Gereksinimler:

1.Tüm ekipmanların elektrik ve gaz kullanımı ulusal standartlara uygun olmalıdır.

2Ekipmanın aşırı yük koruması olması gerekir.

3Ekipman sabitlik için önleyici önlemlere sahip olmalıdır.

4Ekipmanın zemin alanı, gerçek konuma göre tasarlanmalıdır.

5Ekipmanın çeşitli anormal alarm ve görüntüleme sistemleri olması gerekir.

Güneş hücreleri Otomatik TabberStringer

Çalışma Hızı:Saatte en az 1600 parçaİzle Kusurlu Rate% 2'ye kadar

Uygulanabilir Otobüs çubuğu özellikleri:Geleneksel standart 1 ~ 6 basbar

Uygulanabilir Kurdele özellikleri:Genişliği 1.0-2.0mm, Kalınlığı 0.1-0.16mm

Uygulanabilir hücre boyutu:156mm, 158mm, 166mm, 182mm kesilmiş hücreler

Maksimum Hücre Dizisi Uzunluk:Up 650mm'ye kadar

Lehimleme Yöntemi:Infrared lehimleme

Güç kaynağı:AC 220V 50/60Hz Tek fazlı 3 tel, Güç:10KWSıkıştırılmış Air:basınç:≥0,5MPa,akış:≥100L/min

Ekipman Boyutları:En az

Uzunluk:2250mm* Genişlik:1080mm* Yükseklik:2000mm

Kurdele kesme makinesi YS-100

Parametreler

Güneş paneli kaynak istasyonu

Model:YDD-WT

Güneş panelleri kaynak masası ve lehimleme jig

1Tek ısıtıcı plaka: 220×200×12 mm Güç 44W Voltaj 220V

2"Sürükle ısıtma plağı: 200×1600×12mm Güç 300W Voltaj 220V

İpleme levhası iki türden oluşur: Paslanmaz çelik ve kalıp şablonu

3"Sınırlama Paleti: 2000*180*15mm,Alüminyum profilli ve oksidasyon tedavisi

Lehimleme Demir

Sıcaklık aralığı 50°C-600°C

· Çelik kaynak ve cilalama,yüzeyi kaplama.

· Tüm argon yay kaynak, Polonya, iyi görünümlü.

Trolley Tipi 3-Güneş ışığı ile çalışan trolley Boyutu:1600*800*1350mm

Her tarafın 10 katı var, toplam 20 kat.

• Cep telefonu kutusu transfer.

· Dört evrensel tekerlek, ikisi fren, hareket etmek kolay.

Argon yay kaynaklı, cilalı, iyi görünümlü.

Trolley Type 4-Turnover Cam için araç, önceden çerçevelendirilmiş, modül.

· çelik kaynak, kaymaz kauçukla kaplama yüzeyi

· Dört evrensel tekerlek, ikisi fren, hareket etmek kolay.

· Tüm argon yay kaynak, Polonya, iyi görünümlü.

Laminasyon için tramvay tipi 4-turnover aracı

Boyutu:1100*1000*1450mm

· Çelik boru kaplama, on kat.

· Pamuk döşenmiş kaplama,kırılması kolay değil.

· Dört evrensel tekerlek, ikisi fren, hareket etmek kolay.

Argon yay kaynaklı, cilalı, iyi görünümlü.

Yarı otomatik Laminatör

Teknik Parametreler

Güneş paneli Çerçeveleme Makine

Uygulama:Modüle alüminyum çerçeve Güç:220V

Hava kaynağı:0.7-0.8Mpa, Hava akışı: 5L/dakikada

Min çerçeve boyutu:300×300×50(35) mm,

En yüksek çerçeve boyutu:2100×1100×50 ((35) mm Çerçeve hızı:50 saniye/parça

Çizme masası

Çapraz Kutusu Kurulum Tablosu

Boyut:1200*600*900

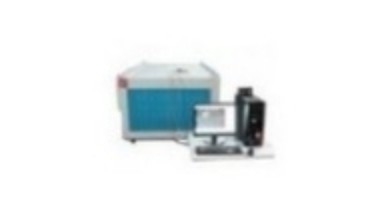

Güneş Simülatörü

Uygulama:

Genellikle güneş monokristal silikon,polikristal silikon güneş hücrelerinin otomatik test ve sonuç kaydında kullanılır

Modül ve ince film modülü.

Ürün Özellikleri:

1.Flash impuls sürekli ayarlanabilir aralığı 10-100ms

2Dört satırlı ölçüm; 14 bitlik 4 kanallı yüksek hızlı eşzamanlı alma kartı, 8000 veri toplama noktası;

3.10 parametre gösterimi; ölçülen parametrelerin tablo ve grafik olarak gösterimi;

4.Automatik olarak radyasyon telafi edici; otomatik olarak sıcaklık telafi edici;

5. Ses sayımları ve flaş zaman uyarıları; flaş zaman uyarıları sayım

6.24 aralıksız çalışma saati, ithal ksenon lambasının çalışma ömrü 300000 kez parlaklık teknik veriler:

Tabing ve Düğme Jig ((( ile Sıcak)

Boyut: 2000*180*10mm

Yüzey oksidasyon tedavisi ile alüminyum alaşımlı malzeme +/- 0.05mm içindeki hassasiyet.

Depolama Kutular

Boyut: 2000*180*15 mm

Cell strip transfer için alüminyum alaşım malzemesi

İsteğe bağlı makineler

Güneş Panel EL test edici

Model:YHEL-2400

Uygulama:

Güneş hücresi matının kusurlarıErial (çöp, çatlak, kırık kapı, kirlilik);

Kaynaklama sürecindeki kusurlar (kaynaklama, çözme);

Farklı karıştırın. hücre seviyeleri

Teknik Özellikleri

Çok hassas kızılötesi kamerası hata güneş modülü,

Kullanıcıların güneş modülünü ve panelini malzeme veya işleme kusurlarından ayırt etmelerine yardımcı olabilir.

Ekipman, laminatör işleminden önce ve sonra uygulanabilir, kusur

Detektör önemli ve etkili bir süreç izleme ve test ekipmanıdır.

Özel optik görüntüleme sistemleri ve yüksek hassasiyetli kamera modülü, kullanıcının hazırlık sürecinde, ürün kalitesi testinde kullanılabilmesi için bir dizi vardır.
