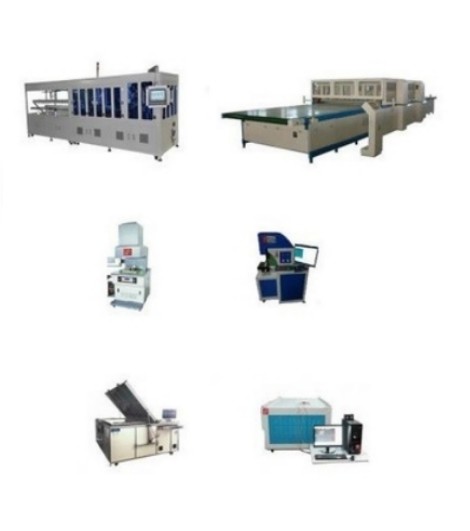

20-50MWP Güneş Paneli Üretim Hattı

Güneş paneli EVA/TPT kesme masası

Model: YDD-CT

3150*1200*900mm

1. Besleme mili ile alüminyum alaşım çerçevesi, EVA ve ayrıca TPT'yi kesebilir.

2M çelik kuralı ile 2.8mm cam çalışma plat.

3.Flat çalışma plat.

4. Ayakta ayarlanmış vidalar.

5. Şaneller sıkıştırma plakasıdır, uygun kesme boyutu için plaka dereceli ölçekli.

6. EVA/TPT'yi seçmek için yanma, esneklik iyidir, burada cihaz konumlandırır ve aynı zamanda evatpt'i keser.

Teknik Özellikler:

Başvuru:

Mono-Si veya Poly-Si güneş pili parçalarının elektrik performansını test etmek ve sonuçları dosyalara kaydetmek için kullanılır.

Tip spesifikasyon:YHCT-A

Makine Özellik:

• Bir sınıf spektrumu
• Sınıf düzensizlik derecesi ışınım derecesi
• Dört satırlık önlem, 14 bit 4 kanallı yüksek hızlı senkron edinme kartı
• 10 Parametre Ekran ve Ölçüm Parametresi Tablo ve Grafik Yolda Görüntüleme
• Pnömatik ve tamponlama teması
• Sıcaklık otomatik olarak tazminat
• Ses sayılır ve istemler, flaş istemini sayar
• 24 saat sürekli çalışma

Spesifikasyonlar :

Güneş hücresi test cihazı

1. Test boyutu: 200x200mm

2. 2test Rang: 0W-16W

3. Paket ölçümü: 94x80x210 cm

4. Brüt ağırlık: 158kg

Teknik Parametre:

• Lamba Spektrumu: IEC60904-9 ve JISC8933 (bir sınıf) ile uyumlu
• Işık yoğunluğu: 100MW/cm2 (sürekli ayarlanabilir aralık 20-120w/cm2
• Işık Yoğunluğu Tekdüzelik Olmaması: ≤ ±% 3 A ≤ ±% 2 AAA
• İstikrarsızlık Işınlama Derecesi: ≤ ±% 3 A ≤ ±% 2 AAA
• Test Sonucu Tutarlılığı: ≤ ±% 0.1 A ≤ ±% 0.05 AAA
• Elektrik Özelliklerinin Test Hatası: ≤% 1 A
• Tek Flaş Süresi: 10-30ms
• Etkili test aralığı: 200x200mm (0.1-16W)
• Ölçme Voltajı: 0 - 0.8V (Çözünürlük 1MV)
• Akım Ölçme: 0 - 20A (Çözünürlük 1mA)
• Test Parametreleri: ISC, VOC, PMAX, VM, IM, FF, EFF, temp, RS, RSH
• Güç Talebi: 220V/50Hz/2KVA

Güneş pili Lazer Scribing MachiNE

Model: YHC-30F

Diğer gereksinimler:

1. Tüm ekipmanın elektrik ve gaz kullanımı ulusal standartlara uymalıdır.

2. Ekipman aşırı yük korumasına sahip olmalıdır.

3. Ekipman, istikrar için önleyici önlemlere sahip olmalıdır.

4. Ekipmanın zemin alanı gerçek siteye göre tasarlanmalıdır.

5. Ekipmanın çeşitli anormal alarmlar ve ekran sistemleri olmalıdır

Güneş hücreleri Otomatik SekreterÇirkin

Çalışma hızı: 1600'den az/saatlik lehim değilinting Kusur Oran: ≤%

Uygulanabilir Busbar özellikleri:Geleneksel standart 1 ~ 6 Bara

Uygulanabilir Şerit özellikleri:Genişlik 1.0-2.0mm, kalınlık 0.1-0.16mm

Uygulanabilir Hücre Boyutu:156mm, 158mm, 166mm, 182mm kesilmiş hücreler

Maksimum hücre dizesi Uzunluk: uP ila 650mm

Lehimleme yöntemi: Kızılötesi lehimleme

Güç kaynağı: AC 220V 50/60Hz Tek fazlı 3 telli, Güç: 10kWSıkıştırılmış aIR: Basınç: ≥0.5mpa, akış: ≥100l/dk

Teçhizat Boyutlar:Daha az değil

Uzunluk: 2250mm*genişlik: 1080mm*Yükseklik: 2000mm

Şerit Kesme Makinesi YS-100

Parametre

Güneş paneli kaynak istasyonu

Model: YDD-WT

Güneş paneli kaynak masası ve lehimleme jig

1, Tek Isıtma Plakası: 220 × 200 × 12mm güç 44W voltaj 220V

2, Dize Isıtma Plakası: 200 × 1600 × 12mm güç 300W voltaj 220V

Dizme plakasının iki çeşit vardır: paslanmaz çelik ve kalıplama şablonunun yumruk atma

3, Dizilen Palet: 2000*180*15mm, alüminyum profil ve oksidasyon tedavisi

Lehimleme Ütü

Sıcaklık aralığı 50 ℃ -600 ℃

· Çelik kaynak ve cila, kaplama yüzeyi.

· Tüm argon ark kaynağı, cila, iyi bir görünüm.

Tramvay Tipi 3-Solar Stringer Tramvay Boyutu: 1600*800*1350mm

· Her iki tarafta 10 zemin, toplam 20 kattır.

· Hücre kutusunu aktarın.

· Dört evrensel tekerlek, ikisi frendir, hareket etmek uygundur.

· Tüm argon ark kaynağı, cila, iyi bir görünüm.

Cam, önceden çerçeveli, modül için tramvay tipi 4 turnover araç. Boyut: 1800*1000*1250mm

· Çelik kaynak, kaymaz kauçuk ile kaplama yüzeyi

· İkisi dört evrensel tekerlek frendir, hareket etmek uygundur.

· Tüm argon ark kaynağı, cila, iyi bir görünüm.

Lamine edilecek Tramvay Tipi 4 Turnover Araç

Boyut: 1100*1000*1450mm

· Çelik boru kaplama, on zemin.

· Pamuk yastıklı kaplama, kırılması kolay değil.

· Dört evrensel tekerlek, ikisi themis fren, hareket etmek uygundur.

· Tüm argon ark kaynağı, cila, iyi bir görünüm.

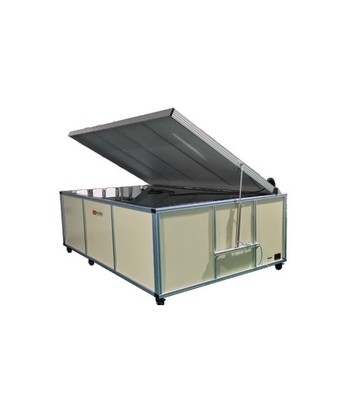

Yarı otomatik Laminatör

Teknik Parametreler

Güneş paneli Çerçeveleme Makine

Uygulama: Frame Alüminyum Çerçeve Modül Güç: 220V

Hava Kaynağı: 0.7-0.8MPA, Hava Akışı: 5L/Dk

Min Çerçeveleme Boyutu: 300 × 300 × 50 (35) mm,

Maksimum çerçeveleme boyutu: 2100 × 1100 × 50 (35) mm Çerçeveleme Hızı: 50 saniye/parça

Kesme masası

Kavşak Kutu Kurulum tablosu

Boyut: 1200*600*900

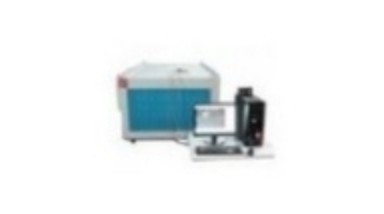

Güneş simülatörü

Başvuru:

Esas olarak otomatik testte ve güneş mono-kristalin silikon, poli-kristalin silikon güneş pili

Modül ve ince film modülü.

Ürünler Özellikler:

1. Flash Impulse Sürekli Ayarlanabilir Aralık 10-100ms

2. İkinci sırada ölçüm; 14 bit 4 kanallı yüksek hızlı senkron edinme kartı, 8000 veri toplama noktası;

3.10 Parametreler görüntüleme; tablo ve grafiksel şekilde ölçülen parametre görüntüleme;

4.Rradiance otomatik olarak telafi ediyor; sıcaklık otomatik olarak telafi ediyor;

5. Vice sayılır ve flaş süresi istemleri; flaş süresinin sayılarını saymak

6.24 Ardışık çalışma saatleri, ithalatın çalışma ömrü xenon lambası flaş teknik verilerin 300.000 katıdır:

Sekme Ve Dize etme Jig (ile Isıtıcı)

Boyut: 2000*180*10mm

+/- 0.05mm içinde yüzey oksidasyon tedavisi hassasiyetine sahip alüminyum alaşım malzemesi.

Depolamak Kutular

Boyut: 2000*180*15mm

Hücre şeridi transferi için alüminyum alaşım malzeme

İsteğe bağlı makineler

Güneş Panel El test cihazı

Model: Yhel-2400

Başvuru:

Güneş hücresi paspası kusurlarıerial (enkaz, çatlamış, kırık kapı, kirlilik);

Kaynak işleminden kusurlar (kaynak, desoldering);

Farklı karıştırmak seviyeleri hücre

Teknik Özellikler

Son derece hassas kızılötesi kamerası,

kullanıcıların güneş modülünü ve paneli malzeme veya işçilik kusurlarında bilmelerine yardımcı olabilir

Ekipman laminasyon işleminden önce ve sonra uygulanabilir, kusur

Dedektör, önemli ve etkili bir süreç izleme ve test ekipmanıdır

Bir dizi özel optik görüntüleme sistemi ve hazırlık işleminde kullanıcı için mevcut olan yüksek hassasiyetli kamera modülünden oluşur, ürün kalitesi testi
