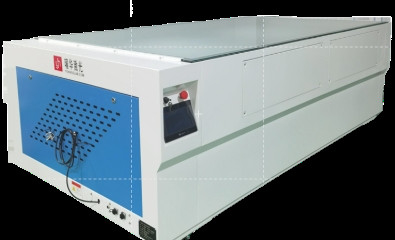

YHMT-A+A+A+ IV Tester Modern PV Üretim Hatları İçin Güneş Paneli Testleri

Güneş Modülü IV Denetleyici

• Ekipman modeli:YHMT-A+A+A+
• Ekipmanın amacı:
  Bu...IV denetleyiciMonokristalin ve polikristalin güneş modüllerinin otomatik IV eğri ölçümü için tasarlanmıştır.Güneş paneli üretim hattı. BirleştirerekYüksek verimlilik IV testiBu teknolojilerle, IV test cihazı günümüz fotovoltaik üretiminin yüksek talebini karşılıyor.IV Eğri ölçümTam bir analiz için.

Ana teknik göstergeler ve ilkeler:
Simülasyon Işık Kaynağı
3.1.1 Spektral Eşleşme: IV Testörün aralığı IEC60904-9 spektral ışınlama dağılımı gereksinimlerini (AM1.5) karşılar.
3.1.2 Toplam Işınlanma: 100 mW/cm2
3.1.3 Işıklandırma ayar aralığı: 20 mW/cm2 ila 120 mW/cm2
3.1.4 Işınlanma Tekdüzeliği: ±1%
3.1.5 Işıktırma Kararsızlığı: ±0,5%
3.1.6 Tek Patlama Süresi: 60 ms
3.1.7 Flaş Sayım Fonksiyonu: Değiştirildikten sonra flaş sayımı ve sıfırlama fonksiyonu.
3.1.8 Ksenon lamba ömrü: 300.000 döngü (Almanya).
3.1.9 Işınlanma Yönü: Dikey yukarı emisyon.

3.2IV Eğri Ölçüm aralığı:
3.2.1 Etkili Test Alanı: 2000 mm × 1200 mm
3.2.2 Etkili test aralığı: 5W ila 700W (maksimum modül güç alanı).
3.2.3 Ölçüm Voltajı: 0 mV'den 200 V'ye (1 mV çözünürlük).
3.2.4 Ölçüm akımı: 0 mA ila 20A (1 mA çözünürlük).
3.2.5 Çevre sıcaklığı: 15-35°C.

3.3Ölçüm Doğruluğu:
3.3.1 Ölçüm tutarsızlığı: ±0,5%
3.3.2 Ölçüm hatası: ±1%

3.4Ölçüm yöntemi:Dört tel ölçümü

3.5IV Eğri Ölçüm parametreleri:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Ölçüm aralığı: 5 saniye

3.7Veri toplama:
Ekipman, en son teknolojiyi kullanarak 8000 veri toplama noktasıyla I-V ve P-V eğriliklerini toplar.IV Eğri ölçümBu entegrasyon,IV denetleyicidesteklerYüksek verimlilik IV testive doğru tanı verileri sağlarGüneş paneli üretim hattı.

3.8Test koşulları kalibrasyonu:
3.8.1 Işınlanma Otomatik Telafi
3.8.2 Otomatik sıcaklık telafi

3.9Sıcaklık ölçümü:
3.9.1 Sıcaklık telafi ve gösterimi
3.9.2 Bağlantısız Kızılötesi sıcaklık ölçümü

3.10Test sonuçları:
3.10.1 Sesli raporlama ve test sonuçları için uyarı

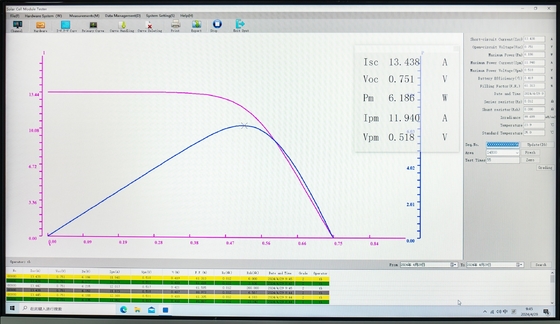

3.10.2 Deneme süresini ve grafik parametrelerini göster (I-V Karakteristik Eğri)

3.11Test Raporu:
3.11.1 Mevcut çalışma arayüzü, entegre I-V karakteristik eğriyi görüntüler ve kaydeder.IV Eğri ölçüm.
3.11.2 Tüm modüllerin ana test parametreleri sabit diskteki belirtilen bir dosyaya kaydedilebilir.
3.11.3 Belirtilen dosya kullanıcı tarafından adlandırılabilir.

3.12Verilerin Özetlenmesi ve Baskı:
3.12.1 Verilerin özetlenmesi belirlenmiş süreye veya herhangi bir zamanda yapılabilir.
3.12.2 Excel biçiminde baskı (kumulatif IV karakteristik eğri çıkışı dahil).

3.13Özel Yazılım:
3.13.1 Sıcaklık Kompensasyon Döneminin Girişi
3.13.2 Tarih, İsim ve Satır Numaraları Girimi
3.13.3 Seri numarası başlangıç noktasının otomatik artışı
3.13.4 Kusurlu Ürün Parametresi Aralığı
3.13.5 Parametreler Merkezi Kontrol

3.14Çalışma süresi:IV test cihazı 24 saatten uzun süre devamlı çalışabilir.

Ekipman konfigürasyonu:
4.1 Test Makinesini (elektronik yük dahil): 1 birim
4.2 Işık kaynağı (optik sistem dahil): 1 set
4.3 Bilgisayar: 1 birim
4.4 Yüksek Hızlı Veri Alım A/D Kartı: 1 adet
4.5 Özel IV Eğri Ölçüm Yazılımı: 1 set
4.6 Standart pil (işınlanma kalibrasyonu ve IV tekillik eğrisi ölçümü için)

Özellikleri:

Güç kaynağı: Mingwei

Kontrol Sistemi: Siemens PLC

Ksenon lambası: Alman Heimann

Dokunmatik ekran işletim: Weilin

Sesli raporlama: Desteklenir
