Yüksek hassasiyetli Güneş Modülü IV Denetleyicisi Teknik Spesifikasyonlar IEC60904-9 Uyumlu Tam Otomatik Üretim hattı Entegrasyon Çözümü 2700mm*1600mm

Güneş Modülü IV Denetleyicisi Teknik Spesifikasyonu

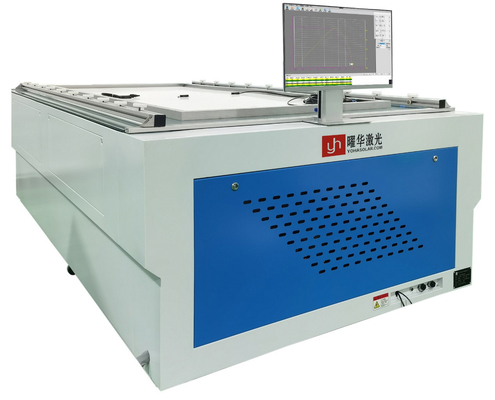

Uygulanabilir ekipman: Yüksek hassasiyetli güneş modülü IV test edici

1Ekipmanın amacı

Yüksek hassasiyetli güneş modülü IV test cihazı, monokristal ve polikristal güneş modüllerinin elektrik performans parametrelerinin otomatik test edilmesi ve sonuçlarının kaydedilmesi için tasarlanmıştır.Bu IV tester, güneş simülatörü ışık kaynağı ve doğru IV eğri ölçümü için gelişmiş veri elde etmeyi entegre ediyor.Modern bir güneş paneli üretim hattına entegre olmak için idealdir, güvenilir performans ve aşağı akım süreçlerine kesintisiz bağlantı sağlar.

2Ana Teknik Göstericiler ve İlkeler

2.1 Güneş simülatörü Işık kaynağı
Bu Yüksek hassasiyetli Güneş modülü IV testinde kullanılan Güneş simülatörü, IEC60904-9'un spektral ışınlanma dağılım gereksinimlerini karşılar.

• Spektral Eşleşme: IEC60904-9'un spektral ışınlama dağılımına ilişkin gereksinimlerini karşılar

• Toplam Işınlama: 100 mW/cm2

• Işınlanma ayar aralığı: 70 ∼ 120 mW/cm2

• Işınlanma Tekdüzeliği: ≤ ± 1%

• Işıktırma Kararsızlığı: ≤ ± 1%

• Tek Puls Süresi: 10 ̊150 ms (düzenlenebilir)

• Flaş Sayım Fonksiyonu: Flaş sayım ve lamba değiştirildikten sonra sıfırlama fonksiyonu

• Ksenon lamba ömrü: 200.000 döngü (Almanya)

• Işınlanma Yönü: Dikey yukarı emisyon

2.2 Ölçüm aralığı
Etkili Test Alanı: 2700 mm × 1600 mm
Etkili güç aralığı: 5W ̇ 700W
Voltaj ölçümü: 0 ̊200V, çözünürlük: 1 mV
Akım Ölçümü: 0 ̊20A, çözünürlük: 1 mA
Çevre sıcaklığı: 15-35°C, çözünürlük: 0,1°C

2.3 Ölçüm doğruluğu
Tekrarlanabilirlik: ≤ ±0,2% (Aynı güneş modülü üzerinde 40 kez sürekli test edildi)
Ölçüm hatası: ≤ ± 1%
Güneş paneli üretim hattı ortamlarında kullanılmak için ideal.

2.4 Ölçüm yöntemi
Dört tel ölçümü

2.5 Ölçülen parametreler
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Ölçüm aralığı
Düzenlenebilir: 5 ̇10 saniye

2.7 Veri toplama
I-V ve P-V eğrileri, IV eğri ölçümü için 8000 veri noktası ile.

2.8 Sınav koşulları kalibrasyonu
Işınlanma Otomatik Telafi
Sıcaklık Otomatik Telafi
Güneş simülatörünün kalibrasyonu tutarlı ışınlanmayı sağlar.

2.9 Sıcaklık ölçümü
Ödeme ve Gösterim
Dahili temassız kızılötesi sensörü

2.10 Test sonuçları
Sonuçların sesli raporlanması

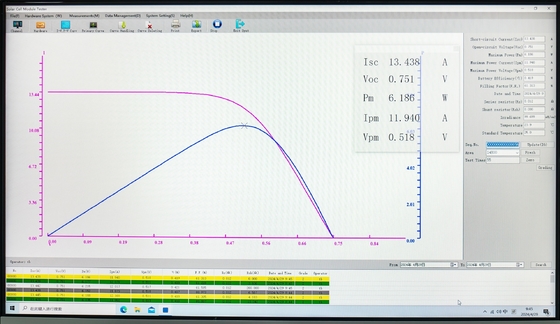

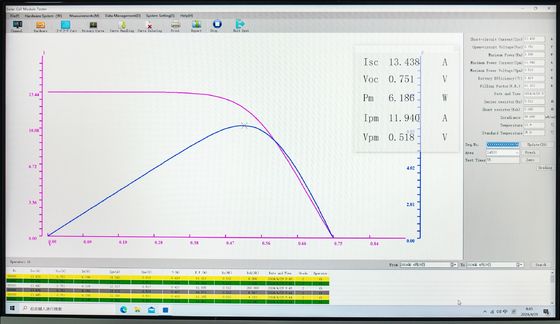

Grafik Ekran (I-V Eğri) IV eğri ölçüm analizini ve test zamanını göstermeyi destekler.

2.11 Test Raporu İşlevleri
Gerçek zamanlı I-V karakteristik eğri gösterimi ve kaydı
Test parametreleri belirlenmiş dosyaya kaydedildi
Dosya isimlendirmesinde kullanıcı tarafından tanımlanabilir

2.12 Verilerin Özetlenmesi ve Yazdırılması
Verileri herhangi bir zaman dilimine göre özetleyin
Excel biçiminde çıkış
Toplu IV-V eğri çıkışı ve IV eğri ölçüm özeti içerir.

2.13 Özel Yazılım Özellikleri
Giriş sıcaklığı telafi katsayısı
Tarih, isim, modül numarası girdi
Seri numarası otomatik artış
Kusurlu ürünün tespiti için ayar aralığı
Merkezi parametreler kontrolü güneş paneli üretim hattının optimize edilmesini destekler.

2.14 Çalışma süresi
24 saat boyunca sürekli çalışmak için tasarlanmış.

3IV test sistemi için ekipman konfigürasyonu

Güneş paneli üretim hattı uyumlu bu IV test konfigürasyonu şunları içerir:
Malzeme Tanımı
3.1 Test Ev sahibi (elektronik yükle) 1 Birim
3.2 Işık Kaynağı (optik sistem dahil) 1 Set
3.3 Hepsi Birde Bilgisayar 1 Birim
3.4 Yüksek Hızlı A/D Veri Alım Kartı 1 Birim
3.5 Özel Ölçüm Yazılımı 1 Set
3.6 Test Çapları 1 Set
3.7 Standart pil (ışınlandırma kalibrasyonu ve tekdüzelik testi için) 1 birim
