Güneş üretim hatları için hassasluk IV test makinesi ±0.5% tutarlılık 300K Flash ömrü Otomatik Temp Işınlanma telafi 2400 * 1400

Güneş Paneli IV Denetleyicisi

Güneş Modülü Denetleyicisinin Genel Görünümü

Güneş Modülü Testi, güneş hücreleri için tasarlanmış son derece güvenilir ve yüksek hassasiyetli bir test cihazıdır.İthalatlı çok yüksek hassasiyetli dört kanallı veri toplama sinkroniz kartı, ve kesin test sonuçlarını sağlamak için profesyonel bir ultra-lineer elektronik yük. Güneş hücrelerini sıralamak ve analiz etmek için güneş fotovoltaik modülü üreticileri tarafından kullanılmak için uygundur.

Özellikler

Ana Test Göstericileri

• Maksimum Ölçülebilir Modül Boyutu: 2400 mm × 1400 mm
• Işık Kaynağı: Yüksek enerjili xenon lambası
• Işık yoğunluğu ayarlanabilir aralığı: 20~120W/Cm2
• Ksenon lamba ömrü: ≥300.000 döngü
• Işık Yoğunluğu Benzerliği: ±2%
• Ölçüm aralığı ve doğruluğu:
  • Voltaj: 0~5 V ±0,1%, 0-30 V ±0,1%, 0~60 V ±0,1%

Mevcut: 0~2A ±0,1%, 0-20A ±0,1%

• Ölçüm hatası% ≤2
• Ölçüm Hatası Tekrarlanıyor% ± 1

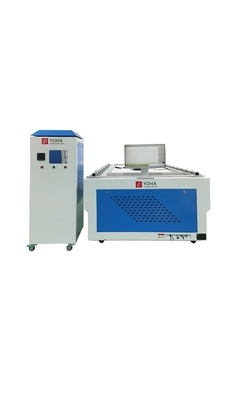

• Standart Sistem Yapılandırması: Yatay test tezgahı + dikey kontrol dolabı + PC + özel test yazılımı
• Güç Gereksinimleri: 220V/50Hz/2KW
• Ağırlık: 200kg
• Dış Boyutlar:
  • Sınav odası: 1065 × 1230 × 1970mm
  • Kontrol dolabı: 670 × 610 × 1630 mm

Ürün Özellikleri

• Ölçülen (Gösterilir) parametreler:

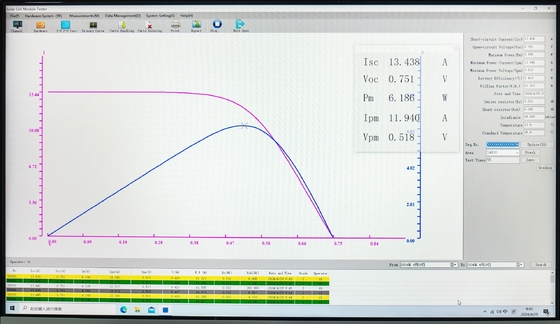

  • I-V eğrisi, P-V eğrisi, kısa devre akımı (Isc), açık devre voltajı (Voc), en yüksek güç (Pm), en yüksek güç noktası voltajı (Vm), en yüksek güç noktası akımı (Im), doldurma faktörü (FF),Hücre Verimliliği (η)Test sıcaklığı (T).
  • Yazılım ayrıca fare etkileşimi ile eğrenin herhangi bir noktasına karşılık gelen akım, voltaj ve güç parametrelerinin görüntülenmesini sağlar.
• Profesyonel doğrusal tarama elektronik yük: Ölçüm doğruluğunu garanti eder ve tüm ölçüm aralığı boyunca doğrusal ölçüm hatasını %2 ± içinde sağlar.
• Basitleştirilmiş Yazılım Tasarımı: Yazılım kullanımı kolaydır ve kalibrasyon sırasında sadece ilgili katsayıları düzeltmek gerekir.
• Işık Kaynağı: Simüle edilen güneş ışığının yüksek bir eşitliğine ulaşmak için parabolik bir yansıtıcı cihazla uluslararası çapta popüler olan pulsed xenon lamba simülatörünü kullanır.sabit durum güneş ışığı simülatörlerinden sıcaklıkla ilgili test sonuçlarının sapmalarının önlenmesi.
• İthalat edilen ksenon lambası: Işık kaynağının spektral doğruluğunu ve uzun kullanım ömrünü sağlar.
• Hücre ölçüm mekanizması: İşlevsel gürültüyü azaltan ve test sırasında hücre hasarını en aza indirgenen senkron motor sürücüsü kullanır.
• Ses Raporlama Fonksiyonu: İlgili ölçüm parametrelerinin sesle duyurulmasına izin verir, ölçüm verimliliğini artırır ve hasar oranlarını azaltır.
• Kristalin Silikon Hücresi ÖlçümüDüz ölçümleri sağlamak için dört tel bağlantısı kullanır.
• Yarım iletken projesi: Test hücresinin sıcaklığını ölçer ve doğru ve güvenilir sıcaklık ölçümlerini sağlar.
• Kısa ölçüm aralıkları: Sınavlar arasındaki zaman aralığı 5 saniyeden daha azdır ve hızlı ölçümleri mümkün kılar.

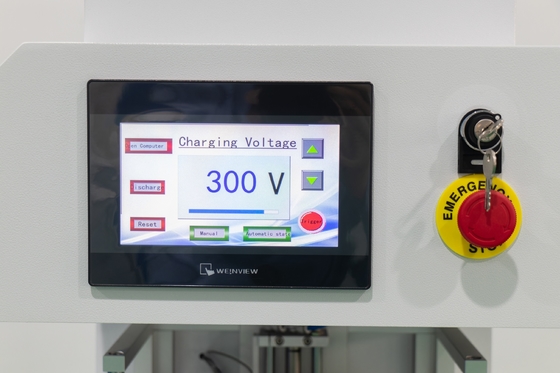

• İnsan-Makine Arayüzü: Kullanıcı dostu arayüzü, işleyişi daha sezgisel hale getirir.

Güneş modülü testi için çevresel gereksinimler

• Test alanı 3m × 5m'den daha büyük ve en az 2,5m yüksekliğinde olmalıdır.
• Oda, 100 lux'tan daha az bir aydınlatmaya sahip olmalı ve oda sıcaklığını 25°C civarında dengelemek için hem ısıtma hem de soğutma kliması ile donatılmalıdır.
• Güç kaynağı 220V / 2KW, kolay bir bağlantı ve güvenilir bir topraklama sistemi olmalıdır.
• Test alanına bağlı bir depolama odası için yeterli yer bulunmalı ve test hücrelerinin sıcaklığının test odası sıcaklığına benzer olmasını sağlamak gerekir.
• Deneme odası basınçlı hava kaynağı arayüzü ile donatılmalıdır.
