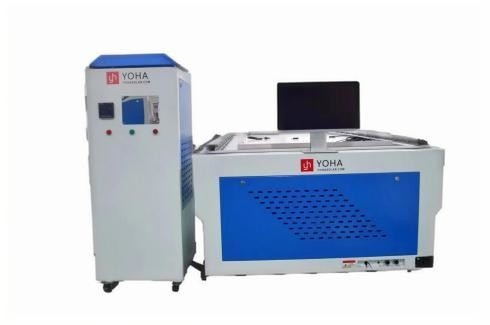

Gelişmiş Güneş Paneli IV Eğimsel Analizci Ksenon Flash Işık Kaynağı 8000 Veri Noktası Otomatik Veri Kaydı 2700mm*1600mm

Güneş ModülüIVTest ediciTeknik Özellik

1Ekipmanın amacı

Bu ekipman, monokristalin ve polikristalin güneş modüllerinin elektrik performans parametrelerinin otomatik test edilmesi ve sonuçlarının kaydedilmesi için tasarlanmıştır.IV denetleyici, modül testlerinde yüksek doğruluk, verimlilik ve güvenilirlik sağlar.Güneş hücresi testiAma aynı zamanda sağlamIV Eğri ölçümmodern bir sistem için ideal hale getiriyor.Güneş paneli üretim hattıOptimizasyon.

2Ana Teknik Göstericiler ve İlkeler

2.1 Simülasyon Işık Kaynağı

• Spektral Eşleşme: IEC60904-9 spektral ışınlama dağılımı gereksinimlerini karşılar.

• Toplam Işınlanma: 100 mW/cm2.

• Işıklandırma ayar aralığı: 70~120 mW/cm2.

• Işınlanma Tekdüzeliği: ≤ ± 1%.

• Işınlanma dengesizliği: ≤ ± 1%.

• Tek Puls Süresi: 10~150 ms ( ayarlanabilir).

• Flaş Sayım Fonksiyonu: Flaş sayımı ve lamba değiştirildikten sonra sıfırlama fonksiyonu.

• Ksenon lamba ömrü: 200.000 döngü (Almanya).

• Işık yönü: Dikey yukarı emisyon.

Bu bağlamdaIV denetleyiciperformansı, simülasyon ışık kaynağı doğru için kritik olan tutarlı bir yoğunluk sağlamak için kalibre edilirIV Eğri ölçüm.

2.2 Ölçüm aralığı

• Etkili Test Alanı: 2700 mm × 1600 mm.

• Etkili Güç Aralığı: 5W ¥ 700W.

• Voltaj Ölçümü: 0~200V, çözünürlük: 1 mV.

• Mevcut Ölçüm: 020A, çözünürlük: 1 mA.

• Çevre sıcaklığı: 15°35°C, çözünürlük: 0.1°C.

Bu aralık etkili birGüneş hücresi testi, tüm parametrelerin güvenilirIV denetleyiciOperasyonlar.

2.3 Ölçüm doğruluğu

• Tekrarlanabilirlik: ≤ ±0,2% (Aynı güneş modülü üzerinde 40 kez sürekli test edildi)
  Formül: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Ölçüm hatası: ≤ ± 1%.

Yüksek ölçüm doğruluğu,IV Eğri ölçümSonuçlar, bu aracı değersiz kılar.Güneş paneli üretim hattıÇevre.

2.4 Ölçüm yöntemi

• Dört tel ölçümü.

Bu yöntem, cihazımızın performansını arttırır.IV denetleyici, en küçük değişikliklerin bile doğru bir şekilde kaydedildiğini garanti eder.

2.5 Ölçülen parametreler

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Bu parametrelerin kapsamlı bir şekilde ölçülmesi, hem yüksek performanslı birGüneş hücresi testive ayrıntılıIV Eğri ölçümAnaliz.

2.6 Ölçüm aralığı

• Düzenlenebilir: 5 ¢ 10 saniye.

2.7 Veri toplama

• 8000 veri noktasıyla I-V ve P-V eğreleri toplar ve ayrıntılı birIV Eğri ölçümçıkış.

2.8 Sınav koşulları kalibrasyonu

• Işınlanma Otomatik Kompensasyonu.

• Otomatik sıcaklık telafi.

2.9 Sıcaklık ölçümü

• Sıcaklık Kompensasyonu ve Ekranı.

• Bağlantısız kızılötesi sensörü.

2.10 Test sonuçları

• Sonuçların sesli raporlanması.

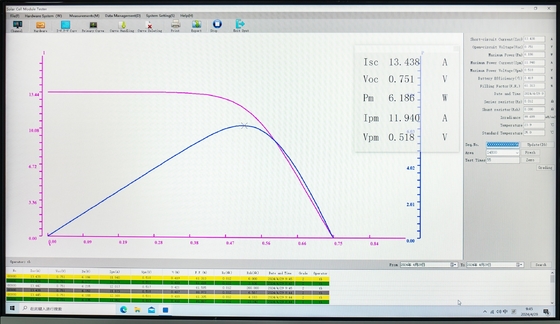

• Grafik Görüntüleme (I-V Eğri) ve test süresi görüntüsü.

Test sonuçlarıIV denetleyiciAçıkIV Eğri ölçümTeknikçilere hızlı teşhis değerlendirmelerinde yardımcı olan grafikler.

2.11 Test Raporu İşlevleri

• Gerçek zamanlı I-V karakteristik eğri gösterimi ve kaydı.

• Test parametreleri belirlenmiş bir dosyaya kaydedildi.

• Kullanıcı tarafından tanımlanan dosya adı.

Bu raporlar, bir ülkedeki performansın izlenmesinde özellikle yararlıdır.Güneş paneli üretim hattı, tutarlılık ve güvenilirlik sağlamak.

2.12 Verilerin Özetlenmesi ve Yazdırılması

• Verileri herhangi bir zaman dilimine göre özetleyin.

• Toplu IV-V eğri çıkışı dahil olmak üzere Excel biçiminde çıkış.

2.13 Özel Yazılım Özellikleri

• Sıcaklık telafi katsayısı girişleri.

• Tarih, isim ve modül numarasını girin.

• Seri numarası otomatik olarak artıyor.

• Kusurlu ürün tespiti için ayar aralığı.

• Merkezi parametre kontrolü.

Özel yazılım,Güneş hücresi testiGelişmişIV Eğri ölçümModüller, bir sistemde sorunsuz veri işlemeGüneş paneli üretim hattı.

2.14 Çalışma süresi

• 24 saat boyunca sürekli çalışmak için tasarlanmış.

3Ekipman konfigürasyonu

Yukarıdaki ekipman konfigürasyonu, cihazın verimli çalışmasını destekler.IV denetleyicive performansını artırırGüneş hücresi testiYüksek talepteGüneş paneli üretim hattıÇevre.
